碳纖維及碳纖維復合芯導線施工手冊

碳纖維復合材料具有優異力學特性和熱穩定性，首先被應用于軍事領域的航天、航空器和武器減重，隨后被用于民用飛機、競技體育的器材。隨著碳纖維大規模生產技術的解決，碳纖維復合材料開始進入工業和生活領域。在上世紀90年代末，人們開始嘗試用碳纖維復合材料代替金屬材料來制作導線的芯材，以實現突破架空導線的各項技術瓶頸。

　　碳纖維復合芯導線的優越性能表現在：1、 導線的重量輕、強度高，在相同的運行應力時弧垂小;2、 導線的線膨脹系數小，在最低溫到最高溫的運行溫度范圍內弛度小;3、 導線的外徑小，導線運行時的風偏及覆冰載荷小;4、 導線的直流電阻和交流電阻小，線路運行時線損小;5、 導線允許運行溫度180℃，可大幅度增容;6、 導線耐腐蝕，使用壽命長;7、 導線表面緊湊、光滑，電暈損耗小; 碳纖維復合芯導線的力學、熱學、電學特性均優于傳統導線，綜合解決了架空輸電領域存在的各項技術瓶頸，可廣泛用于老線路增容改造、新線路建設、電站母線，并可用于大跨越、大落差、重冰區、高污染等特殊氣候和地理場合的線路。

　　碳纖維復合芯導線JLRX/T(ACCC/TW)施工手冊

　　1. 適用范圍

　　本規范規定了架空輸電線路架線工程施工中，JLRX/T(ACCC/TW)碳纖維復合芯軟鋁絞線(以下簡稱JLRX/T(ACCC/TW)導線)的施工工藝及驗收方法。信息來源: www.cfrp.cn

　　本手冊適用于架空輸電線路JLRX/T(ACCC/TW)導線架線工程及驗收工作。

　
　2. 手冊引用文件

　　下列文件中的條款通過本規范的引用而成為本手冊的條款。凡是注日期的引用文件，其隨后所有的修改單或修訂版均不適用于本規范，然而，鼓勵根據本手冊達成協議的各方面向社會是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本手冊。 信息來源: www.cfrp.cn

　　GB 50061 66KV及以下架空電力線路施工及驗收規范 內容來自123456

　　GB 50233 110~500KV架空電力線路設計規范

　　DL/T 741 架空送電線路運行規程

　　DL/T 5092 110~500KV 架空送電線路設計技術規程

　　DL 5009.2 電力建設安全工作規程 第2部分：架空電力線路

　　SDJJS2 超高壓架空輸電線路張力架線施工工藝導則(試行)

　
　3. 總則

　　3.1 JLRX/T(ACCC/TW)導線張力架線的基本特征 信息來源: www.cfrp.cn

　　3.1.1 JLRX/T(ACCC/TW)導線展放方式全過程應處于架空狀態。

　　3.1.2 JLRX/T(ACCC/TW)導線不受設計耐張段限制，可以直線塔作施工段起止塔，在耐張塔上直通放線。

　　3.1.3 在直線塔上緊線并作直線塔錨線，凡直通放線的耐張塔也直通緊線。

　　3.1.4 在直通緊線的耐張塔上作平衡掛線或半平衡掛線。
本文來自123
　　在上述特征的前提下，可根據工程具體條件選擇張力架線工藝流程、施工機械、操作方法等。

　　3.2 張力放線的基本程序

　　3.2.1 將牽引繩分段展放，逐基穿過放線滑車。

　　3.2.2 牽引機卷牽引繩，逐步展放導線。

　　3.3 放線須采用橡膠或尼龍等韌性材質輪槽的滑車，并正確懸掛放線滑車以改善導線在滑車中暢通。

　　3.4 選擇合適的放線張力，確保導線不與跨越物硬磨擦，加強每一操作環節中的導線保護等。

　3.5 張力機、牽引機前必須設接地滑車，架空線路在施工期間始終保持接地，新工序接地未裝設，原工序接地不得拆除，嚴格執行DL 5009.2 。 信息來源: www.cfrp.cn

　　3.6 JLRX/T(ACCC/TW)導線張力架線施工應具備的施工條件

　　3.6.1 張力場選擇在線路中心線或延長線上。

　　3.6.2 耐張塔允許不打臨時拉線作帶張力半平衡掛線，帶張力平衡掛線時，橫擔承受的不平衡張力為相張力的1/2。

　　3.6.3 耐張金具組合串中應具有較大調整范圍的調整金具。

　　3.6.4 直線塔宜設附件安裝作業孔，耐張塔宜設錨線孔，孔徑與施工工具相配合，承載能力滿足施工荷載要求。

　　注意：不允許用舊導線牽引新導線。


　　4. 張力放線前的準備工作

　　張力放線前的準備工作包括清除通道內的障礙物，搭設跨越架，選擇牽張場地，牽張場的平整和道路修補，直線塔懸掛絕緣子串及放線滑車，轉角塔懸掛放線滑車，直線和轉角塔懸掛地線放線滑車、布線等。

　　4.1 張力放線段的確定

　　張力放線段長度主要根據放線質量要求和放線效率來確定。 123456

　　理想的放線段長度包括12個放線滑輪的線路長度，宜為小于6km。當選擇牽張場地非常困難時，放線段內包括的放線滑輪數量不應超過15個.

　　跨越特別重要的跨越物，如鐵路、高速公路及110kV及以上電力線等，宜適當縮短放線段長度，以確保完全和快速完成跨越架線任務。

　　4.2 機具準備

　　4.2.1 張力機放線主卷筒槽底直徑D≥40d(d——導線直徑)。張力機尾線軸架的制動力與反轉力應與張力機匹配。牽引機的變速機構以無級變速為優，牽引機的額定牽引力大于或等于被牽放導線的保證計算拉斷力與牽引機額定牽引力的系數之積(單位：N，系數Kr=0.25-0.33)。 信息來源: www.cfrp.cn

　　4.2.2 張力機能連續平穩地調整放線張力，能與牽引機同步運轉，張力機單根導線額定制動張力：單根導線額定制動張力與單導線額定制動張力的系數之積(單位：N，Kr=0.17-0.20)。 123456

　　4.2.3 張力架線特種受力工器具：蛇皮網套、專用卡線器或緊線用耐張預絞絲等滿足導線特性的要求，并與導線規格和主要機具相匹配。

　　4.3 跨越施工準備

　　4.3.1 張力架線中的跨越施工，各連接點處于架空狀態，確保施工和被跨越物的安全。

　　4.3.2 張力架線跨越架的幾何尺寸應按SDJJS2執行。

　　4.3.3 跨越架頂部或能與導線接觸部位應采取防摩保護措施。

　　4.4 放線滑車準備

　　4.4.1 JLRX/T(ACCC/TW)導線放線滑車應滿足的要求

　　4.4.1.1 輪槽底部直徑，應大于導線直徑的20倍。

　 4.4.1.2 輪槽深度大于導線直徑 1.25倍。

　　4.4.1.3 輪槽口寬度大于導線直徑2.4倍，且能保證順利通過各種連接器。

　　4.4.1.4 滑車輪槽接觸導線部分應使用韌性材料，減輕導線與輪槽接觸部分的擠壓和提高導線防振性能。

　　4.4.2 一牽一放線采用單輪滑車，牽引繩與導線同走一個滑槽。

　　4.4.3 一牽二放線采用三輪滑車，牽引繩走中間滑槽，導線走兩邊滑槽。

　　4.4.4 直線塔將放線滑車掛在懸垂絕緣子串下，耐張塔和耐張轉角塔用鋼絲繩套將放線滑車直接掛在橫擔下面。

　4.4.5 放線張力正常，導線在放線滑車上的包絡角在25度到50度之間時，要求加掛雙滑車(所用滑車大于20倍導線直徑)或使用一只大于30倍導線直徑的滑車，減小導線在滑車上散股。 信息來源: www.cfrp.cn

　　4.4.6 耐張塔掛雙滑車應計算滑輪頂懸掛點的高度差或掛具長度差，以調整雙滑車的包絡角相同。


　　5. 張力放線

　　在展放JLRX/T復合導線過程中應采用張力放線，同時應符合國家現行標準國家標準《110-500kV架空送電線路施工及驗收規范》GB50233-2005及《超高壓架空輸電線路張力架線施工工藝導則(試行)》SDJJS2中的規定。 copyright 123456

　　5.1 張力場選擇原則

　　5.1.1 下列情況不宜用作張力場

　　5.1.1.1 需以直線轉角塔過輪臨錨時。

　　5.1.1.2 檔內有重要交叉跨越或交叉跨越較多時。

　　5.1.1.3 設計要求檔內不允許有接頭時。

　　5.1.1.4 鄰塔懸點與張力機進出口高度差較大時。

　　5.1.2 張力場布置應注意

　　5.1.2.1 張力機一般布置在線路中心線上，確定張力機出線所應對準的方向。

　　5.1.2.2 張力機進出口與鄰塔懸點的高度差角不宜超過15度。 信息來源: www.cfrp.cn

　　5.1.2.3 張力機導線輪、導線線軸的受力方向均必須與其軸線垂直。

　　5.1.2.4 牽引機、張力機、線軸架等均必須按機械說明書要求進行錨固。

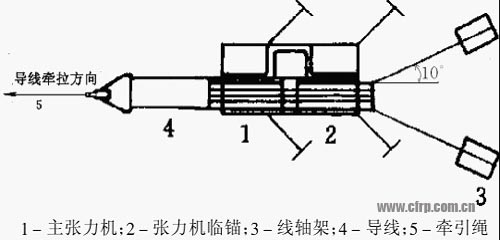

　　5.1.2.5 被展放導線的線軸距張力機一般應大于10米，但不得小于7米。導線與張力機的導輪的各夾角不得大于10°(以如圖1為例)。 本文來自123


圖1

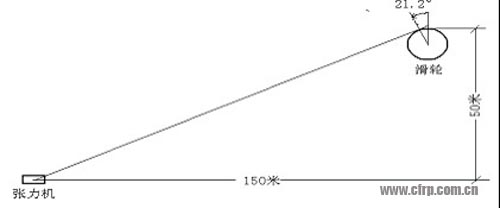

　　5.1.2.6 張力機的主輪到第一個鐵塔的距離，應該為放線滑車高度的3倍(如圖2所示)。



圖2

　　5.2 張力放線操作 信息來源: www.cfrp.cn

　　5.2.1 張力放線主要計算按SDJJS2 。

　　5.2.2 導線盤繞方向與導線外層線股捻回方向相同，即導線外層采用右捻時，在張力機上盤繞應為左進右出，上進上出。

　　5.2.3 牽放前必須檢查的項目

　　5.2.3.1 跨越架牢固程度。

　　5.2.3.2 臨時接地是否符合要求。

　　5.2.3.3 人員是否全部到崗，通訊聯絡是否暢通。

　　5.2.3.4 受力部件連接情況。

　　5.2.3.5 牽引繩或舊導線在放線滑車上有無跳槽。 信息來源: www.cfrp.cn 123,123

　　5.2.3.6 導線牽引受力后，應檢查轉角塔雙滑車受力包絡角是否符合要求。

5.2.4 開始牽放時應慢速牽引，詢問線路有無異?，F(xiàn)象。待全線正常后，方可逐步加快牽引速度。

　　5.2.5 牽引時應先開張力機，待張力機剎車打開后，再開牽引機;停止?fàn)恳龝r應先停牽引機，后停張力機。

　　5.2.6 放線時牽引繩、舊導線、導線過越線架時，張力應緩慢增大，以不磨跨越架為準，避免牽引繩、導線產生大幅度波動。

　　5.2.7 接續管不得在張力機前進行壓接，因接續管太長，不允許過滑車，應根據耐張段長和線長合理布線，確定在適宜檔接續。

　　5.2.8 牽引頭過滑車時應放慢速度并報米數。

　　5.3 張力牽引前導線端頭的處理方法

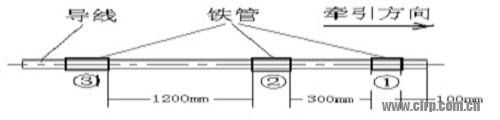

　　5.3.1 將導線端頭用手鋸鋸平，然后按圖3的要求安裝、液壓。 copyright 123456

　　5.3.2 ①號鐵管液壓的力度為60MPa，②、③為45-50MPa，然后用膠布包覆在鐵管表面。


圖3

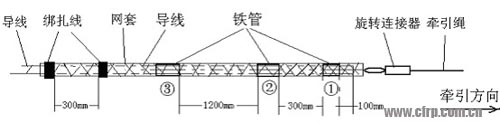

　　5.3.3 按圖4安裝牽引網套，并用14#細鐵絲綁扎在網套的尾部，然后用膠布包覆在綁扎線的表面;牽引網套與牽引繩間用合適的旋轉連接器連接。


圖4


　　6. 金具的安裝

　　6.1 接續管

　　6.1.1 確認導線接續位置，壓接現場導線不得接觸地面。

　　6.1.2 應采用臨時錨線的方式進行壓接。

　　6.1.3 錨線長度應距導線端頭處10—20米以外。

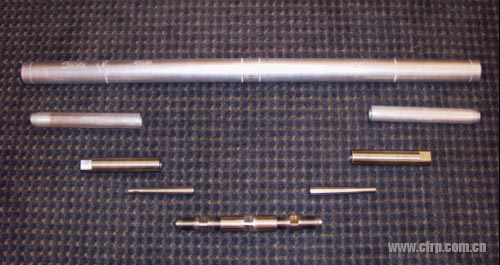

　　6.1.4 接續管包括如下配件：外壓接管、內襯管、楔型夾座、楔型夾、連接器。(見圖5)
123456

　6.1.5 穿管

　　用潔布將導線表面擦凈，長度不小于外壓接管長度的3倍，將導線兩端頭穿入內襯管，然后，再把任一導線端頭穿入外壓接管。

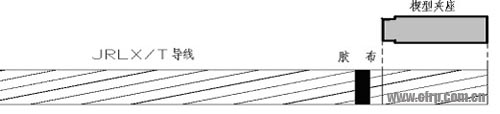

6.1.6 畫標記

　　在導線端頭處用楔型夾座量取等長的導線長度，并畫好印記，印記處導線側用膠布把導線纏繞，防止導線散股。(見圖6)


圖 6

　　6.1.7 剝線

　　在印記處將鋁股分層鋸割，不準損傷碳芯;用干布擦去復合芯上的油漬，并用專用細砂紙輕輕打磨復合芯，然后，再用干布將粉末擦除干凈。(見圖7)


圖7

　　6.1.8 安裝

　　1) 把碳纖芯穿入楔型夾座，然后將碳芯穿入楔型夾，并夾住碳芯，整體滑進楔型夾座內，碳芯露出楔型夾5mm，安裝連接器。(見圖8)


圖 8

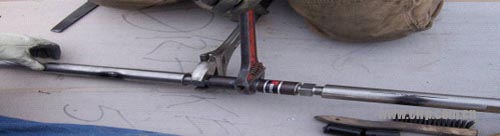

2) 將連接器擰入楔型夾座內。用扳手?jǐn)Q緊(一般應大于40kg的力)。(見圖9)

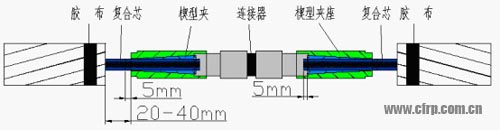

　　3) 擰緊連接器與楔型夾座，檢查靠近導線一端，應該有20~40mm左右的碳芯露出，楔型夾錐形端頭應從楔型夾座端向外拉出5mm。另一端的安裝過程與此完全相同，最后用三把扳手把連接器同步擰緊。對接時應注意保持直線(見圖10)

圖 10

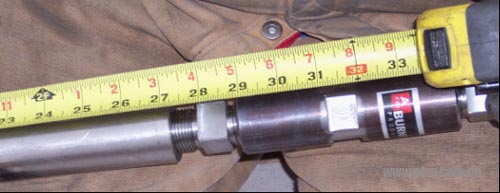

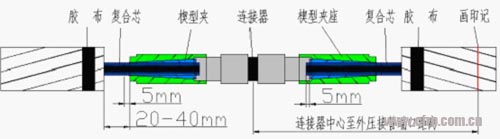

　　4) 用尺量出外接管的中心點的距離，在導線端頭兩側鋁線上畫好印記(連接器中主至外壓接管端口距離)。(圖11、圖12)

圖11

123456
圖12

　　5) 用鋼刷清除導線進入內襯管部分鋁股氧化膜。

　　6) 對導線鋁股進行均勻涂刷電力脂，并完全覆蓋。用鋼絲刷沿碳纖維復合芯鋁絞線捻繞方向?qū)σ淹侩娏χ糠诌M行擦刷，然后用潔布擦去多余電力脂。

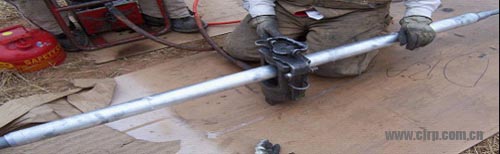

7) 按印記將外壓接管安裝到位，然后在中心印記處施壓一模。(見圖13)


圖13

　　8) 用鋼刷清除內襯管表面氧化膜，均勻涂刷電力脂，將內襯管推到外壓接管內。

　　9) 將外壓接管表面涂脫模劑。

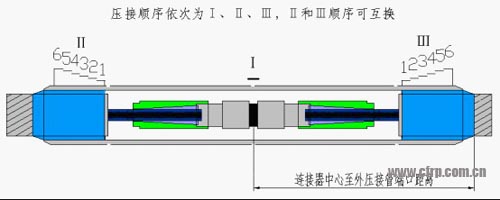

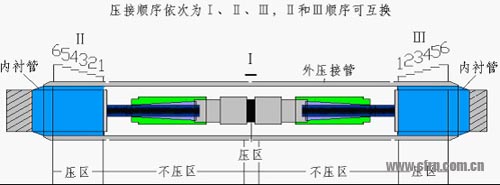

　　10) 在外壓接管兩端標記線外8mm開始向管口端部依次施壓。施壓時模與模之間的重疊處不應小于5mm，實測壓后對邊距及管長。(圖14，圖15) 信息來源: www.cfrp.cn


圖 14


圖 15

　　6.2 耐張線夾

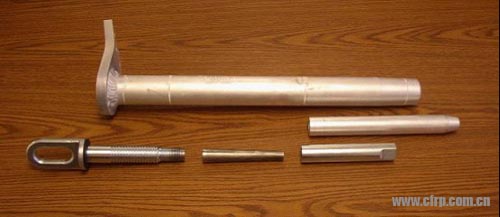

　　6.2.1 耐張線夾包括如下配件：耐張線夾外壓接管、連接環、楔型夾、楔型夾座、內襯管(見圖16)


圖 16

6.2.2 穿管

　　用潔布將導線表面擦凈，長度不小于外壓接管長度的3倍，將導線端頭穿入內襯管，然后，再穿入耐張線夾外壓接管。

　　6.2.3 畫印記

　　在導線端頭處用楔型夾座量取等長的導線長度，并畫好印記，印記處導線側用膠布把導線纏繞，防止導線散股。(見圖6)

6.2.4 剝線

　　在印記處將鋁股分層鋸割，不準損傷碳芯;用干布擦去碳芯上的油漬，并用專用細砂紙輕輕反磨碳芯，然后，再用潔布將粉末擦干凈。(見圖7) 信息來源: www.cfrp.cn 123456

　　6.2.5 安裝

　　1) 把碳纖芯穿入楔型夾座，然后將碳纖芯穿入楔型夾，并夾住碳芯，整體滑進楔型夾座內。碳芯露出楔型夾5-10mm，安裝連接環。(見圖8)

　　2) 將連接器擰入楔型夾座內。用扳手?jǐn)Q緊。 信息來源: www.cfrp.cn

　　3) 擰緊連接器與楔型夾座，檢查靠近導線一端，應該有20-40mm左右的碳芯露出，楔型夾錐形端頭應從楔型夾座端向外拉出5mm。另一端的安裝過程與此完全相同，最后用二把扳手把連接環擰緊。 信息來源: www.cfrp.cn

　　4) 用鋼刷清除導線進入內襯管部分鋁股氧化膜。

　　5) 對導線鋁股進行均勻涂刷電力脂，并完全覆蓋。用鋼絲刷沿碳纖維復合芯鋁絞線捻繞方向?qū)σ淹侩娏χ糠诌M行擦刷，然后用潔布擦去多余電力脂。

　　6) 將耐張線夾外壓接管安裝到位，與膠墊接觸為止。

123456

　7) 按要求，將連接環與耐張線夾外壓接管引流板方向相對角度調正確。

　　8) 將耐張線夾外壓接管表面均勻涂脫模劑。

　　9) 在靠近連接環印記處施壓一模。

　　10) 有鋼刷清除內襯管表面氧化膜，均勻涂刷電力脂，將內襯管推到耐張線夾外壓接管內。

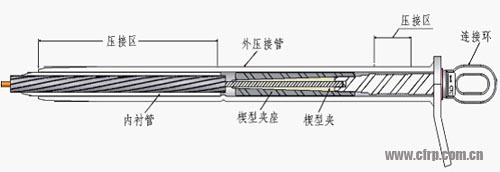

　　11) 在耐張線夾外壓接管導線端口標記線處開始向管口端部依次施壓。施壓時模與模之間的重疊處不就小于5mm。實測壓后對邊距及管長。(見圖17)

圖 17

　　6.3 跳線線夾

　　6.3.1 先清除跳線線夾內多余電力脂。 信息來源: www.cfrp.cn

　　6.3.2 在導線端頭處量取等長印記點到線夾口的距離，畫好印記。

　　6.3.3 用鋼刷清除導線進入跳線線夾部分的鋁股氧化膜。 123,123

　　6.3.4 將導線穿入跳線線夾內，線夾端口正好和導線上印記重疊。

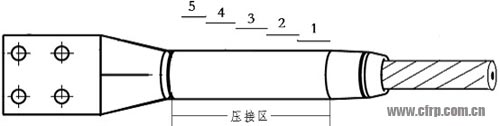

　　6.3.5 應使跳線線夾方向與原彎曲方向一致，由線夾端口印記處依次施壓。(見圖18)


圖18

　　6.4 放線質量和施工安全

　　6.4.1 張力放線過程中防止導線磨傷的主要措施

　　6.4.1.1 換線軸時，注意線頭、線尾不與張力機、線軸架的硬銳部件接觸。

　　6.4.1.2 向線軸上回盤余線時，不允許蛇皮套被盤進線軸。導線局部落地時，應采保護離措施。

　　6.4.1.3 卡具附近的導線應采取防損傷措施。

　　6.4.1.4 張力機出口張力應始終滿足施工設計的規定，并在導線距離地面最近的位置設專人監視導線離地高度。

　　6.4.1.5 接續前應將蛇皮套內的導線切除。 123456

　　6.4.2 蛇皮套、連接器、牽引繩和舊導線的連接部位是張力放線受力體系中的薄弱環節，每次使用前均應嚴格檢查，按規定方式安裝和使用。

　　6.5 耐張線夾的施壓有兩種方法：正壓、反壓。當檔距或耐張段較長時，一般采用正壓;當檔距或耐張段小于100米，為防止燈籠的產生，可采用反壓方法，可根據具體情況而定。如果采用反壓法，需在現場服務人員的指導下進行。 信息來源: www.cfrp.cn

　　6.6 金具壓接過程中可能有起鼓現象，可用雙手握住金具口100—300mm的位置。

6.7 金具壓接后的尺寸可參照相關的標準要求驗收，但不作重點考核項目(原因是碳纖維復合導線承力部分是復合芯，約占75%以上，不同于鋼芯鋁絞線)。

　　6.8 金具壓接后的彎曲度應不大于2%，有明顯彎曲時應校直。


　　7. 緊線

123,123

　　7.1 緊線順序為第一觀測檔緊，第二觀測檔松(簡明緊—松—緊觀測)

　　7.2 專用卡線器將導線卡牢，緊線側采用滑車組緊線，其目的是減少機動絞磨的受力，用機動絞磨作牽引。

　　7.3 以弛度觀測作標準，緊線應力達到標準后，保持緊線應力不變，在緊線段內所有直線塔和耐張塔上同時畫印，不完成畫印，不得進行錨線作業。

　　7.4 在耐張塔將導線臨錨，使其接近設計架線張力，如果放完導線就進行弛度觀測、調整及掛線，仍考慮弧垂補償問題，通常采用降溫補償法(15°)。如果放完導線24小時后進行弛度觀測、調整及掛線不考慮初伸長。

　　7.5 導線掛完后，不要急于安裝附件，注意觀察弛度變化，確認無誤后再安裝附件。


　　8. 平衡掛線的錨線、緊線的操作方法 123456

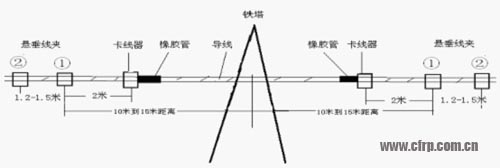

　　8.1 耐張桿塔向橫擔兩側10米到20米位置(錨線的距離一般以10-20米的距離為宜，需根據實際情況而定)安裝第一個懸垂線夾(懸垂線夾應適合碳纖維導線的外徑,鋁合金材質)，在第一個懸垂線夾1.2米到1.5米處安裝第2個懸垂線夾。見下示意圖19：


圖19

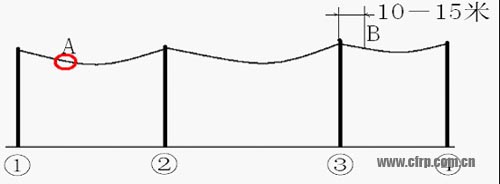

　　8.2 在耐張桿塔橫擔兩側的第一個懸垂線夾靠緊線方向2米處各安裝1個緊線用耐張預絞絲或特制卡線器(帶橡膠卡口)，直接卡緊導線，并在可能擦傷導線的位置安裝橡膠管。見下示意圖20：


圖20

　　8.3 用絞磨機緊線至耐張桿塔橫擔中導線可正常開線狀態，可進行開線并安裝耐張線夾。

　　8.4 其他的錨線形式(如臨錨)與8.1-8.3條的方法相同。
123456
　　8.5 注意事項

　　8.5.1在緊線過程中，采用合適的方法防止導線與牽引繩纏繞。

　　8.5.2在開斷導線前應做好導線的保護措施(可采用麻繩等每隔2米左右進行綁扎，要保證導線可自由滑移)，防止開斷后，導線端頭跌落，損傷導線。

　　8.5.3在耐張金具的安裝、壓接過程中應做好導線的保護措施。

　　8.5.4掛接耐張金具時，要做好保護措施，防止跌落及金具壓接口處的導線復合芯折斷。

　　8.5.5 在地面安裝金具時，應做好導線的保護措施(可采用麻繩等每隔2米左右進行綁扎，要保證導線可自由滑移)，避免損傷導線。 信息來源: www.cfrp.cn

　　8.5.6 在金具的壓接過程中，壓接管表面可涂脫模脂，以便脫模;禁止用腳踩踏金具口中或金具口的導線，或用力扳動金具口的導線。

綜合考慮以上因素，確定緊線方法。


　　9. 附件安裝

　　9.1 一般要求

　　9.1.1 打光導線上未處理的局部輕微磨傷，特別注意線夾兩側及錨線點。

　　9.1.2 對損傷導線進行處理。

　　9.1.3 拆除導線上的異物。

　　9.1.4 在一個檔距內每根導線上只允許有一個接續管，不應超過兩個補修管，

　　9.2 直線塔附件安裝

　　提線吊鉤接觸導線的寬度不得小于導線直徑的8倍，接觸部分應加襯墊，以防損傷導線。

　　9.3 跳線安裝

　　9.3.1 跳線應使用未經牽引的原狀導線制作。應使原彎曲方向與安裝后的彎曲方向相一致，以利外觀造型。

　　9.3.2 以設計提供的跳線弧垂，實量跳線長，設計給的跳線長度只作參考。 信息來源: www.cfrp.cn

　　9.3.3 在地面將跳線組裝成整體連同其懸垂絕緣子串一并起吊，在塔上就位安裝。

　　9.3.4 先把懸垂絕緣子串安裝就位，在地面將跳線組裝成整體，兩跳線線夾安裝好后，在懸垂串處掛軟梯，安裝跳線線夾。


　　10. 驗收

　　采用JLRX/T(ACCC/TW)導線架線工程的驗收，除應按照本手冊的規定外，尚應符合現行GB50233的規定進行驗收。


　　11. 補修措施

　　由于碳纖維復合芯導線JLRX/T(ACCC/TW)外層鋁采用的是經退火后的軟鋁型線，其強度低(80MPa)，在展放導線過程中會出現以下幾種缺陷：

　　11.1 導線型線受損，根據受損程度采用下面補修措施。

導線損傷情況--- 處理措施
外層鋁毛刺 --- 用0#細砂紙打磨
外層鋁損傷截面不超過鋁層總截面的7% --- 護線預絞絲保護
外層鋁斷股：8股及以上斷1股；12股及以上斷2股；16股及以上斷3股。 --- 補修預絞絲補修 123456
最內層鋁斷股或外層鋁斷3股以上。 --- 開斷接續

　　以上護線預絞絲、補修預絞絲均為耐高溫材料制作，適配于碳纖維復合芯導線各規格外徑的相應型號。

　　11.2 導線鋁層在部分位置有松散現象。

　　導線展放過程中，由于特殊的地理環境，使得放線段會使用大張力、滑車多及大轉角等，容易使被展放的導線有松散現象。此現象掛線后可以消除。

　　11.3 導線起“燈籠”

　　導線在錨線、緊線、安裝耐張線夾及中間接續過程中，往往出現“燈籠”狀。大部分“燈籠”在掛線受到張力后可以消除;個別沒有完全恢復的“燈籠”首先進行出線趕壓，可采用麻繩絞趕方式，盡可能的使該處導線恢復平整，如仍有不平整的，可采用預絞絲對導線進行包覆，屏蔽外表不光滑可能產生的起始電暈降低現象。該檔導線應在“燈籠”處理完畢后方可安裝防振錘、間隔棒等附件。 123,123


　　12. 工裝器具

　　1)耐張金具、(中間接續)、網套、預絞絲、護線條、芯卡、懸垂線夾、圓口卡線器、提線器、防振錘、旋轉連接器、抗彎器、鋼鋸、鋼絲刷、膠帶、14號鐵絲、牽、張機、放線滑車、液壓機、模具、脫模劑、記號筆、絞磨機、鋼絲繩、葫蘆等。 信息來源: www.cfrp.cn

　　2)牽引網套需加長,網套有效握著力長度需達到2.5米以上。三層加固型,最短層要有2.5米。

3)耐張預絞絲用加長型, 有效握著長度2.5米，護條線3.0米長。特制卡線器。

　　4)張力輪槽底直徑應為導線外徑的40倍以上,不能用展放地線的張力機,張力輪輪槽應是非金屬的。

　　5)放線滑車直徑是導線直徑的25倍(按輪槽底徑),滑輪槽應是非金屬的。

　　6)液壓機應使用80T及以上型號。

　　7)壓接模具(耐張及引流)一般由施工方自行制作,廠家提供模具內腔所需壓寬和對角尺寸。如需廠家代為加工壓接模具，施工方應提供壓機用模具實物。 123,123

　　8)懸垂線夾用預絞絲式護線條,應采用同一廠家附件。

　　9)防振錘用預絞絲式護線條,應采用同一廠家附件。

　　10)如果需碳纖維導線與常規導線相連接，由設計院設計引流過渡板數據尺寸，供方可代為加工。


　　13. 運行維護

　　按照架空輸電線路運行規程DL/T741-2008操作

　　按照碳纖維導線施工規范性文件(如施工手冊等)操作 信息來源: www.cfrp.cn

　　在運行維護過程中結合碳纖維導線的特性進行具體操作，如高溫防護等。

　　13.1 緊急情況處理

　　13.1.1當運行過程中導線遇自然災害等外力損傷時，檢查受傷情況，按修補措施來處理；

　　13.1.2當運行過程中導線遇雷擊損傷時，檢查受傷情況，如只有鋁層損壞，而復合芯棒表面未有燒傷碳化現象，可按修補措施來處理;當復合芯棒表面已有燒傷碳化現象，則需開斷接續。

　　13.2 斷線處理方法

　　當運行過程中出現斷線現象，采用接續的方法處理。在接續過程中，需在斷線處的一端或兩端的第一個或第二個直線塔上過懸垂線夾10-15米處錨線，然后斷線點至第一或第二個懸垂線夾的導線開斷，做接續。(具體根據實際情況而定)




14. 高空作業安全規程

　　距地面二米以上，工作斜面坡度大于45°，工作地面沒有平穩的立腳地方或有震動的地方，應視為高空作業。

本規程適用于公司高空作業人員：

　　1) 熟悉掌握本工種專業技術及規程。

　　2) 年滿18歲，經體格檢查合格后方可從事高空作業;嚴禁酒后登高作業;

　　凡患有高血壓、心臟病、癲癇病、精神病和其它不適于高空作業的人，禁止登高作業。

copyright 123456

　　3) 防護用品要穿戴整齊，做好“三緊”(袖口、衣擺、褲角)，戴好安全帽，系好安全帶、安全繩;不準穿光滑的硬底鞋，應穿軟底膠鞋;要有足夠強度的安全帶，并應將安全繩牢系在堅固金屬結構架上，不準系在活動物件上。

　　4) 登高前，施工負責人應對全體人員進行現場安全教育。

　　5) 檢查所用的登高工具和安全用具(如安全帽、安全帶、安全繩、梯子、跳板、腳手架、防護板、安全網)必須安全可靠，嚴禁冒險作業; 安全帶嚴禁低掛高用，必須高掛低用。

　　6) 高空作業區地面要劃出禁區，用竹籬笆或警示標志圍起，并掛上“閑人免進”、“禁止通行”等警示牌。

　　7)上塔之前必須認清桿號、線路名稱。如有停電的線路必須接到停電通知后、掛完接地線方可登塔操作(上塔掛接地線要有資質的操作人員操作并做好必要的安全防護措施)。 123456

　　8) 高空作業所用的工具、零件、材料等必須裝入工具袋。上下操作時手中不得拿物件;并必須從指定的路線上下，不得在高空投擲材料或工具等物;不得將易滾易滑的工具、材料堆放在腳手架上;不準打鬧;上下傳遞物品必須用繩子綁扎牢靠。工作完畢應及時將工具、零星材料、零部件等一切易墜落物件清理干凈，以防落下傷人，上下大型零件時，應采用可靠的起吊機具。

　　9) 要處處注意危險標志和危險地方。夜間作業，必須設置足夠的照明設施，否則禁止施工。

　　10) 嚴禁上下同時垂直作業。若特殊情況必須垂直作業，應經有關領導批準，并在上下兩層間設備專用的防護棚或者其他隔離設施。

　　11) 嚴禁坐在高空無遮欄處休息，防止墜落。 信息來源: www.cfrp.cn

　　12) 卷揚機等各種升降設備嚴禁上下載人。

123,123

　　13) 腳手架的負荷量、每平方米不能超過270kg，如負荷載必須加大，架子應適當加固。

　　14) 超過3米長的鋪板不能同時站兩人工作。

　　15) 腳手板斜道板、跳板和交通運輸?shù)溃瑧?yīng)隨時清掃。如有泥、水、要采取有效防滑措施，并經安全員檢查同意后方可開工。當結凍積雪嚴重，無法清除時，停止高空作業。

　　16) 遇雨、雪、雷電、六級以上大風時，禁止露天進行高空作業。

　　17) 使用梯子時，必須先檢查梯子是否堅固，是否符合安全要求。

　　18)出線操作時，應系好安全帶、加長安全繩。
